انواع متریال برای ساخت گسکت نسوز (مقاوم به حرارت)

در صنایع نفت، گاز، پتروشیمی و حتی صنایع غذایی، هیچ چیز به اندازه “آب‌بندی دقیق” در شرایط دمایی و فشاری بالا اهمیت ندارد. نشت مواد سیال یا گازهای داغ می‌تواند فجایع ایمنی و مالی بزرگی به بار آورد. در این میان، گسکت نسوز (Refractory Gasket) به عنوان مهمترین بخش اتصالات صنعتی شناخته می‌شود. اما آیا می‌دانید که واژه “نسوز” برای همه شرایط یکسان نیست؟ انتخاب اشتباه متریال می‌تواند منجر به شکست گسکت و توقف خط تولید شود.

در این مقاله تخصصی از وبلاگ پویانیکو صنعت، به بررسی دقیق و فنی انواع متریال‌های مورد استفاده در ساخت گسکت‌های مقاوم به حرارت می‌پردازیم تا شما بتوانید بهترین گزینه را برای پروژه خود انتخاب کنید.

گسکت نسوز چیست و چرا انتخاب متریال آن حیاتی است؟

گسکت نسوز یا واشر مقاوم به حرارت، قطعه‌ای است که فضای خالی بین دو سطح فلنج را پر کرده و با قرار گرفتن تحت فشار، مانع از نشت سیالات داغ می‌شود. تفاوت اصلی این گسکت‌ها با واشرهای معمولی، توانایی آن‌ها در حفظ خواص مکانیکی (مانند بازگشت‌پذیری و تراکم‌پذیری) در دماهای بسیار بالا (از ۲۰۰ درجه تا بیش از ۱۲۰۰ درجه سانتی‌گراد) است.

انتخاب متریال مناسب برای ساخت گسکت نسوز به سه عامل کلیدی بستگی دارد:

1. دما (Temperature): حداکثر دمای عملیاتی چقدر است؟

2. فشار (Pressure): فشار سیال چقدر است؟

3. نوع سیال (Media): آیا سیال خورنده، اسیدی یا بازی است؟

انواع متریال‌های پایه برای ساخت گسکت نسوز

در صنعت گسکت‌سازی، متریال‌ها به سه دسته کلی غیرفلزی (Soft)، نیمه فلزی (Semi-Metallic) و فلزی (Metallic) تقسیم می‌شوند. در ادامه مهم‌ترین متریال‌های نسوز را بررسی می‌کنیم:

۱. گسکت‌های گرافیتی (Graphite Gaskets)

گرافیت خالص یکی از محبوب‌ترین متریال‌ها برای ساخت گسکت نسوز است. این ماده به دلیل ساختار کربنی خود، مقاومت حرارتی و شیمیایی فوق‌العاده‌ای دارد.

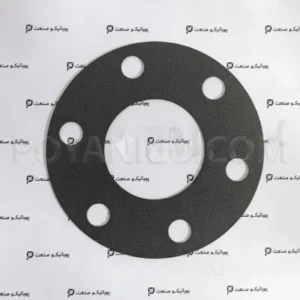

گسکت نسوز گرافیتی

• ویژگی‌ها: تحمل دمایی از ۲۰۰- تا ۵۵۰+ درجه سانتی‌گراد (در محیط اکسیداسیون) و تا ۳۰۰۰ درجه در محیط خنثی. مقاومت عالی در برابر اسیدها و بازهای قوی.

• انواع:

  • گرافیت خالص: برای شرایطی که نیاز به خلوص بالا است.

  • گرافیت مسلح (Reinforced Graphite): برای افزایش استحکام مکانیکی و جلوگیری از پاره شدن، ورق‌های گرافیت با ورق‌های نازک استنلس استیل (SS304/316) به صورت پانچ شده (Tanged) یا صاف (Foil) مسلح می‌شوند.

• کاربرد: مبدل‌های حرارتی، پمپ‌ها و فلنج‌های بخار.

۲. گسکت‌های ورق نسوز کلینگریت (Compressed Fiber / Non-Asbestos)

برای ساخت این نوع گسکت ها در گذشته از آزبست استفاده می‌شد، اما امروزه ورق‌های “غیر-آزبست” (Non-Asbestos) یا همان کلینگریت‌های مدرن جایگزین شده‌اند. این ورق‌ها ترکیبی از الیاف آرامید (مثل کولار)، الیاف کربن و رزین‌های لاستیکی (NBR, SBR, EPDM) هستند.

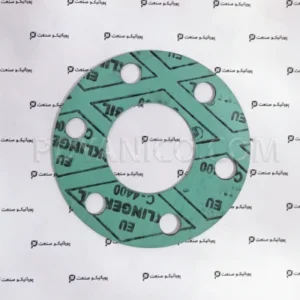

گسکت نسوز کلینگر

• ویژگی‌ها: تحمل دمایی بسته به نوع گرید بین ۱۵۰ تا ۴۵۰ درجه سانتی‌گراد.

• انواع رایج:

  • کلینگریت سیم‌دار (Wire Reinforced): دارای شبکه‌ای از سیم‌های فولادی برای تحمل فشار و حرارت بیشتر.

  • کلینگریت بدون سیم: برای فشارهای متوسط و پایین.

• نکته مهم: اگر سیال شما روغن داغ است، باید از ورق‌هایی با بایندر NBR استفاده شود.

گسکت کلینگر با بایندر NBR

۳. گسکت‌های تفلونی (PTFE)

اگرچه PTFE (پلی‌تترافلوئورواتیلن) ذاتا یک پلیمر است، اما به دلیل مقاومت شیمیایی بی‌نظیر و تحمل حرارتی نسبتاً بالا (تا ۲۶۰ درجه سانتی‌گراد)، در دسته گسکت‌های مقاوم قرار می‌گیرد.

• مزیت: تقریبا هیچ ماده شیمیایی روی آن اثر ندارد (ضد خوردگی کامل).

• چالش: پدیده “خزش” (Creep) یا تغییر شکل در زیر بار. برای رفع این مشکل در دماهای بالا، از متریال‌هایی مانند PTFE با پرکننده گلاس یا کربن یا ورق‌های ePTFE (تفلون منبسط شده) استفاده می‌شود که ساختار متراکم‌تری دارند.

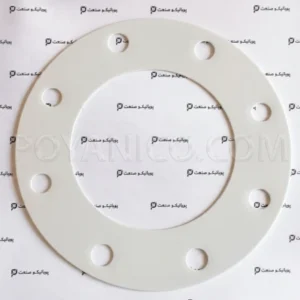

گسکت PTFE

۴. گسکت‌های میکا (Mica Gaskets)

برای دماهای “فوق‌العاده بالا” که حتی گرافیت هم اکسید می‌شود، میکا وارد میدان می‌شود.

• ویژگی‌ها: تحمل دمایی تا ۱۰۰۰ درجه سانتی‌گراد. مقاومت عالی در برابر آتش (Fire Safe).

• کاربرد: اگزوز توربین‌های گازی، کوره‌های ذوب و سیستم‌های تخلیه دود. ورق‌های میکا معمولا شکننده هستند، بنابراین اغلب به صورت لمینت شده با استیل (تادپول یا شانه تخم‌مرغی) استفاده می‌شوند.

۵. گسکت‌های سرامیکی (Ceramic Fiber)

این گسکت‌ها از الیاف آلومینو سیلیکات ساخته می‌شوند و بیشتر شبیه به نمد یا پارچه هستند.

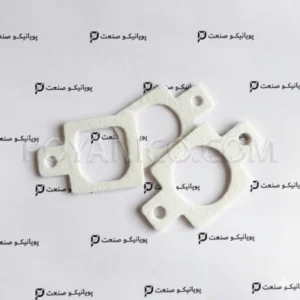

گسکت فیبر سرامیک

• ویژگی‌ها: تحمل دمایی تا ۱۲۶۰ درجه سانتی‌گراد.

• کاربرد: درب کوره‌ها، بویلرها و جاهایی که فشار سیال بسیار پایین است (معمولاً برای عایق‌کاری حرارتی و جلوگیری از خروج دود استفاده می‌شود نه آب‌بندی سیالات پرفشار).

گسکت‌های نیمه‌فلزی: تلفیق مقاومت مکانیکی و حرارتی

برای فشارهای بالا که گسکت‌های نرم (Soft) ممکن است له شوند، از ترکیب فلز و مواد نسوز استفاده می‌شود:

گسکت اسپیرال وند (Spiral Wound Gasket)

این نوع گسکت نسوز از پیچیده شدن نوار فلزی (V-shape) و نوار پرکننده (Filler) به صورت حلزونی ساخته می‌شود.

• متریال فیلر: نقش اصلی آب‌بندی حرارتی را “فیلر” بازی می‌کند.

  • فیلر گرافیتی: رایج‌ترین نوع برای دماهای بالا.

  • فیلر PTFE: برای محیط‌های شیمیایی با دمای متوسط.

  • فیلر سرامیک/میکا: برای دماهای بسیار بالا.

• مزیت: قابلیت ارتجاعی بالا در برابر نوسانات دما و فشار (ضربه قوچ).

گسکت‌های کامپروفایل (Kamprofile)

یک هسته فلزی شیاردار که روی آن با لایه‌ای از گرافیت یا PTFE پوشانده شده است. این گسکت‌ها بهترین گزینه برای مبدل‌های حرارتی قدیمی با سطوح ناهموار و دماهای بالا هستند.

جدول مقایسه سریع متریال‌های گسکت نسوز

چرا دقت در ساخت (Cut) گسکت نسوز به اندازه متریال مهم است؟

حتی اگر بهترین ورق کلینگریت یا گرافیت را انتخاب کنید، اگر برش گسکت دقیق نباشد، آب‌بندی شکست خواهد خورد.

• لبه‌های ناصاف: باعث تمرکز تنش و پارگی زودرس می‌شود.

• عدم تطابق ابعادی: اگر سوراخ‌های پیچ (Bolt holes) دقیقاً مطابق استاندارد (مثل ASME B16.21) نباشد، گسکت هنگام نصب چروک شده و کارایی خود را از دست می‌دهد.

• چرا باید قطعات صنعتی سفارشی تولید کنیم؟

پویانیکو صنعت؛ دقت مهندسی در ساخت گسکت‌های سفارشی

ما در پویانیکو صنعت می‌دانیم که هر پروژه چالش‌های خاص خود را دارد. گاهی اوقات استانداردهای معمول بازار پاسخگوی نیاز یک مبدل حرارتی قدیمی یا یک فلنج خاص نیستند.

خدمات متمایز ما چیست؟

1. ساخت سفارشی: ما گسکت نسوز را دقیقا مطابق با نقشه فنی یا نمونه ارائه شده توسط شما می‌سازیم.

2. تکنولوژی برش دقیق: استفاده از دستگاه‌های CNC و برش لیزر برای تضمین لبه‌های صاف و ابعاد میکرونی.

3. تنوع متریال: دسترسی به بهترین برندهای ورق‌های نسوز (کلینگر، گرافیت خالص و…) برای تضمین کیفیت.

سوالات متداول (FAQ)

۱. بهترین متریال گسکت برای بخار داغ (Steam) چیست؟

برای بخار اشباع یا داغ، معمولاً از گسکت‌های گرافیت خالص مسلح به استیل یا گسکت‌های اسپیرال وند با فیلر گرافیتی استفاده می‌شود.

۲. آیا گسکت‌های کلینگریت همان گسکت نسوز هستند؟

بله، کلینگریت نام تجاری معروفی است که به ورق‌های الیاف فشرده (CNAF) اطلاق می‌شود و یکی از انواع پرکاربرد گسکت‌های نسوز محسوب می‌شود.

۳. چگونه می‌توانم گسکت خاصی را سفارش دهم که در بازار موجود نیست؟

کافیست نقشه فنی (با فرمت اتوکد یا PDF) یا نمونه فیزیکی قطعه را برای کارشناسان پویانیکو صنعت ارسال کنید. ما آن را با متریال درخواستی شما تولید می‌کنیم.

کلام آخر

انتخاب متریال گسکت نسوز یک تصمیم مهندسی است، نه یک خرید ساده. دما، فشار و نوع سیال، مثلثی هستند که نوع متریال را تعیین می‌کنند. اگر در انتخاب خود شک دارید یا به دنبال ساخت گسکت‌های دقیق و مهندسی‌ساز هستید، روی تخصص ما حساب کنید.
